Aké je dynamické správanie dvojkadlového guľového ventilu počas prevádzky?

Aké je dynamické správanie dvojkadlového guľového ventilu počas prevádzky?

Ako dodávateľ dvoch kusových guľôčkových ventilov som mal tú česť ponoriť sa hlboko do zložitosti týchto pozoruhodných komponentov. Dvojdielne guľové ventily sa široko používajú v rôznych odvetviach kvôli ich spoľahlivosti, trvanlivosti a efektívnych schopnostiach riadenia toku. Pochopenie ich dynamického správania počas prevádzky je rozhodujúce pre inžinierov, technikov a koncov - používateľov.

Štrukturálny prehľad dvoch - kusových guľôčkových ventilov

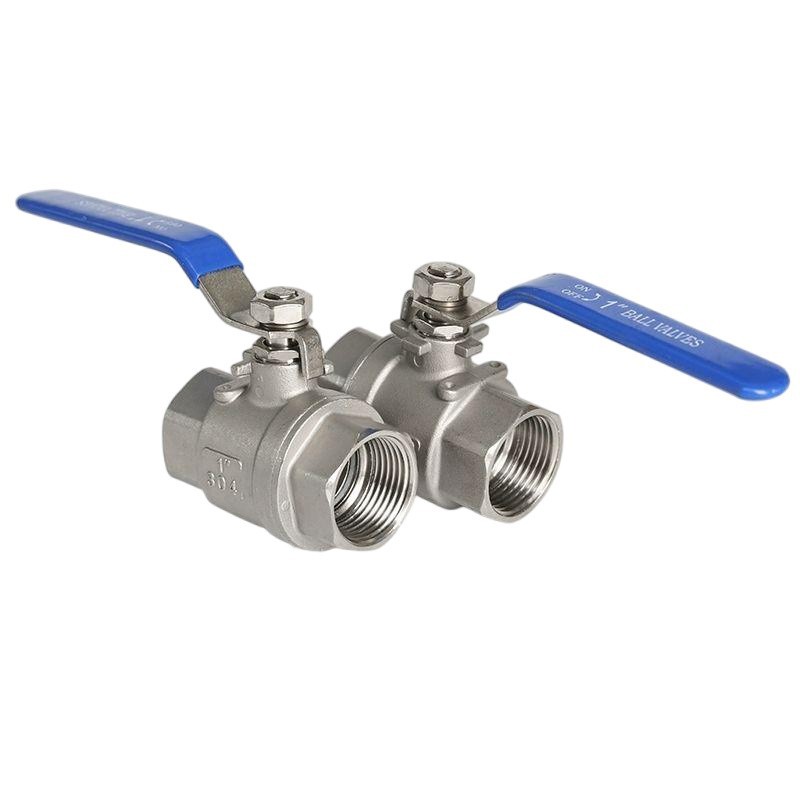

Predtým, ako preskúmame dynamické správanie, poďme stručne porozumieť štruktúre dvojdielneho guľového ventilu. Dvojdielny guľový ventil pozostáva z dvoch hlavných častí tela, ktoré sú skrutkované alebo navlečené spolu. Vo vnútri tela ventilu je v strede sférická guľa s otvorom. Lopta sa otáča vo ventilových sedadlách, aby sa riadil tok tekutiny. Sedadlá ventilu sú zvyčajne vyrobené z materiálov ako PTFE (polytetrafluóretylén) alebo iných mäkkých sediacich materiálov, ktoré poskytujú pevné tesnenie proti gule.

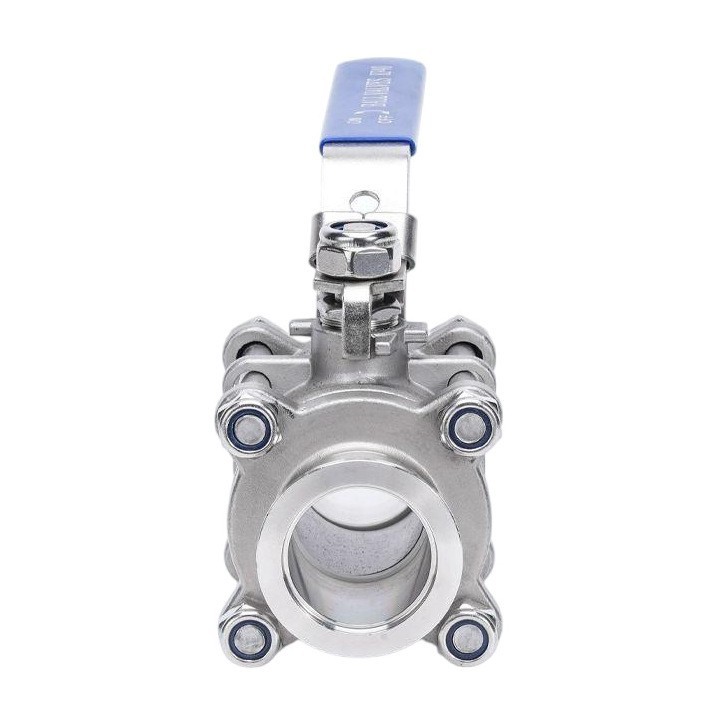

V porovnaní sJeden - kus guľový ventilaTri - kusový guľový ventil, dizajn dvoch kusov ponúka rovnováhu medzi ľahkosťou údržby a nákladom - efektívnosť. Jeden - kusové guľové ventily sú vo všeobecnosti lacnejšie, ale ťažšie opraviteľné, zatiaľ čo tri - kusové guľové ventily sa dajú ľahšie rozobrať a udržiavať, ale sú nákladnejšie.

Fázy otvárania a zatvárania

Prevádzku dvojdielneho guľového ventilu možno rozdeliť do dvoch hlavných fáz: otváranie a zatváranie.

Otváracia fáza

Keď je ventil v uzavretej polohe, otvor lopty je kolmá na prietokovú cestu a blokuje tekutinu z prechádzania. Keď operátor začne otáčať rukoväť alebo ovládač ventilu, guľa sa začne otáčať. Spočiatku existuje medzi loptou a ventilovými sedlami vysoká trecia sila. Táto trecia sila je spôsobená kontaktným tlakom medzi loptou a sedadlami, ktorý je potrebný na udržanie tesného tesnenia pri zatvorení ventilu.

Keď sa lopta otáča ďalej, tekutina začína vstupovať do dutiny ventilu. Tlak tekutiny začína pôsobiť na loptu a vytvára hydrodynamickú silu. Táto hydrodynamická sila pomáha znižovať treckú silu medzi loptou a sedadlami, čo uľahčuje pokračovanie otáčania lopty. Akonáhle sa guľa otočí o 90 stupňov, otvor v gule sa zarovná s prietokovou cestou a ventil je úplne otvorený. V tomto bode môže tekutina voľne prúdiť ventilom s minimálnym odporom.

Záverečná fáza

Fáza uzatvárania je v podstate zadná strana fázy otvárania. Keď operátor otočí rukoväť alebo ovládač ventilu v opačnom smere, guľa sa začne otáčať späť smerom k zatvorenej polohe. Prietok tekutín spočiatku tlačí proti loptičke a vytvára hydrodynamickú silu, ktorá je proti rotácii lopty. Keď sa však lopta otáča ďalej, trecia sila medzi loptou a sedadlami sa zvyšuje.

Keď sa lopta blíži k úplne zatvorenej polohe, sedadlá ventilu začnú komprimovať proti loptičke a vytvárajú tesné tesnenie. Kontaktný tlak medzi loptou a sedadlami musí stačiť na zabránenie úniku tekutiny. Akonáhle sa guľa otočí o 90 stupňov, ventil je úplne zatvorený a tok tekutiny je blokovaný.

Charakteristika toku

Charakteristiky toku dvojdielneho guľového ventilu sú dôležitým aspektom jeho dynamického správania. Keď je ventil úplne otvorený, otvor lopty poskytuje priamu prietokovú cestu, čo vedie k nízkemu poklesu tlaku cez ventil. Toto je jedna z kľúčových výhod guľových ventilov oproti iným typom ventilov, ako sú bránové ventily alebo globe ventily, ktoré zvyčajne majú pokles s vyšším tlakom.

Počas fáz otvárania a zatvárania sa však charakteristiky toku výrazne menia. Keď sa guľa začína otáčať, účinná plocha prietoku sa zmení. V počiatočných fázach otvárania alebo zatvárania je prietoková plocha malá, čo môže viesť k prietoku vysokej rýchlosti a výraznému poklesu tlaku. Tento prietok s vysokou rýchlosťou môže spôsobiť kavitáciu, ktorá je tvorbou a kolapsom bublín pár v tekutine. Kavitácia môže poškodiť komponenty ventilu, ako je guľa a sedadlá, a môže tiež viesť k hluku a vibráciám.

Aby sa minimalizovali účinky kavitácie, je dôležité kontrolovať rýchlosť otvárania a zatvárania ventilu. V niektorých aplikáciách sa môže na zabezpečenie hladkého prechodu medzi uzavretými a otvorenými pozíciami použiť pomalý - otvárací alebo pomalý - zatvárací ovládač.

Faktory ovplyvňujúce dynamické správanie

Počas operácie môže ovplyvniť niekoľko faktorov, ktoré môže ovplyvniť dynamické správanie dvojdielneho guľového ventilu.

Tekuté vlastnosti

Vlastnosti tekutiny tečúcej ventilom, ako je jej viskozita, hustota a teplota, môžu mať významný vplyv na výkonnosť ventilu. Napríklad kvapalina s vysokou viskozitou bude vyžadovať väčšiu silu, aby sa pohybovala ventilom, čo bude mať za následok vyšší pokles tlaku. Podobne môže kvapalina s vysokou teplotou spôsobiť rozšírenie ventilových materiálov, čo môže ovplyvniť kontaktný tlak medzi guľou a sedadlami.

Prevádzkový tlak

Prevádzkový tlak systému tiež hrá rozhodujúcu úlohu v dynamickom správaní ventilu. Vyššie prevádzkové tlaky zvyšujú kontaktný tlak medzi loptou a sedadlami, čo môže sťažiť otvorenie a zatvorenie ventilu. Okrem toho sú systémy s vysokým tlakom náchylnejšie na kavitáciu, najmä počas fáz otvárania a zatvárania.

Veľkosť a dizajn ventilu

Veľkosť a dizajn ventilu môžu tiež ovplyvniť jeho dynamické správanie. Väčšie ventily majú zvyčajne vyššiu kapacitu prietoku, ale môžu si vyžadovať väčšiu silu. Dizajn sedadiel ventilu a gule môže tiež ovplyvniť treckú silu a tesniaci výkon ventilu.

Údržba a monitorovanie

Na zabezpečenie spoľahlivej prevádzky dvojdielneho guľového ventilu je nevyhnutná pravidelná údržba a monitorovanie. Úlohy údržby môžu zahŕňať kontrolu sedadiel ventilu, či nie sú opotrebované a poškodenie, mazanie stonky ventilu a kontrolu ovládača riadnej prevádzky.

Monitorovanie výkonu ventilu sa môže vykonávať pomocou rôznych techník, ako sú tlakové senzory, prietokové merače a vibračné senzory. Tlakové senzory sa môžu použiť na meranie poklesu tlaku cez ventil, ktorý môže označovať akékoľvek blokády alebo neobvyklé podmienky toku. Prietokové metre sa môžu použiť na meranie prietoku cez ventil, čím sa zabezpečí, že je v rámci konštrukčných špecifikácií. Vibračné senzory dokážu zistiť akékoľvek nadmerné vibrácie, ktoré môžu byť príznakom kavitácie alebo iných problémov.

Záver

Záverom možno povedať, že dynamické správanie dvojdielneho guľového ventilu počas prevádzky je komplexný proces, ktorý zahŕňa interakciu mechanických, hydrodynamických a materiálnych faktorov. Pochopenie fáz otvárania a zatvárania, charakteristík toku a faktorov, ktoré ovplyvňujú výkonnosť ventilu, je rozhodujúce pre zabezpečenie jeho spoľahlivej prevádzky.

Ako dodávateľDva kusové guľové ventily, sme odhodlaní poskytovať vysoko kvalitné ventily, ktoré vyhovujú konkrétnym potrebám našich zákazníkov. Či už hľadáte ventil pre nízkotlakový vodný systém alebo vysokotlakový olej a plynový aplikácia, máme odborné znalosti a skúsenosti, ktoré vám pomôžu vybrať ten správny ventil.

Ak máte záujem kúpiť si dva - kusové guľové ventily alebo máte nejaké otázky týkajúce sa ich prevádzky a výkonu, neváhajte nás kontaktovať a požiadajte o podrobnú diskusiu. Tešíme sa na spoluprácu s vami na nájdení najlepších riešení ventilu pre vaše aplikácie.

Odkazy

1. Perry, RH a Green, DW (1997). Príručka spoločnosti Perry's Chemical Engineers. McGraw - Hill.
2. Príručka ventilov: výber a veľkosť. (2004). Elsevier.
3. ASME B16.34 - 2017, ventily - prírubové, závitové a zváracie koniec.
